產品描述:

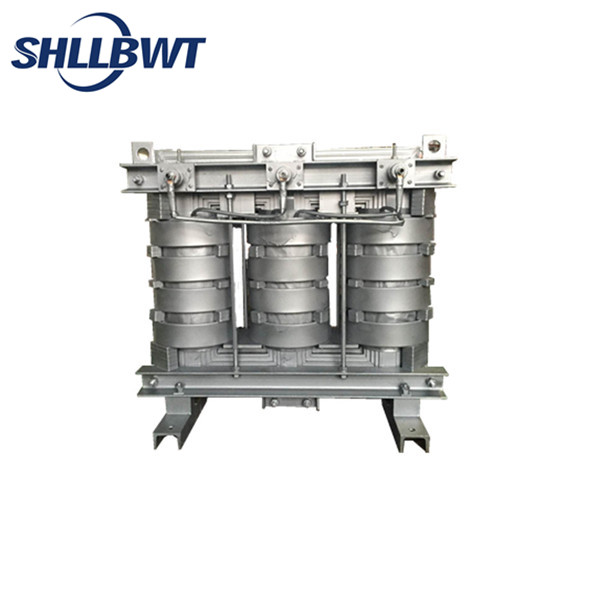

DDG系列低電壓大電流
變壓器,主要用于電流互感器、斷路器、接觸器、熱繼電器、開關等,作為溫升實驗、保護特性實驗、連續負載實驗及電參數等測量實驗的電源
一、用途
DDG系列低電壓大電流變壓器適用于頻率為50HZ-60HZ的開關、電流互感器等電器設備的連續負載試驗及作升流之用。
二、結構特征
本系列產品鐵芯可選采用優質晶粒取向冷軋硅鋼片,鐵芯柱和鐵軛可選采用多級階梯迭積的圓截面或矩形截面。在上、下鐵軛的兩側利用槽鋼作為夾件,通過夾軛螺桿以達到夾緊鐵芯的目的。
初級線圈一般為圓筒式,次級線圈一般為餅式或裸銅排繞制,次級線圈電壓的變換是由串、并聯聯連而達到,線圈的出線頭引至固定的接線板或接線銅排。
絕緣等級分為B級、F級和H級。
本產品分開啟式和防護式,防護式需帶罩殼!
三、使用條件
1、海拔高度不超過1000米,周圍介質溫度不高于40℃、不低于-30℃。超過以上正常使用條件時,應按國家標準GB6450-86作相應的定額調整!
2、空氣相對濕度不大于85%(溫度為20℃±5℃時)。
3、沒有導電塵埃和足以破壞金屬及絕緣的腐蝕氣體或蒸氣場所!
4、沒有劇烈震動和顛簸且垂直傾斜度不超過5℃的場所!
5、不能發生火災或爆炸、危險的場所。
